500A大電流發生器工作原理

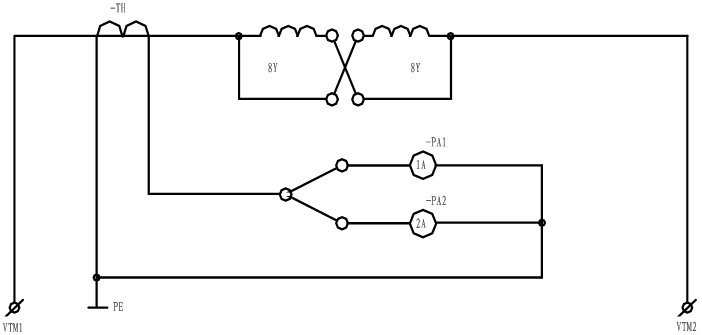

   SLQ-500A大電流發生器使用過程中電流上升平穩、負荷變化范圍大、工作可靠、操作簡便、安全等特點，也可作為工礦企業及電力企業進行升流或溫升試驗的電流源設備，內置電流互感器，能方便地讀取試驗電流值，適用于頻率50HZ開關、電流互感器和其它電器設備的電流負載試驗及升溫試驗。其工作原理示意圖如下圖所示：





SLQ-500A大電流發生器面板說明：
-FU1，2 主回路熔斷器     -FU3，4 控制回路烙斷器
-SP  -ST 按鈕            -KM –交流接觸器
-HG  -HR指示燈           -T1 –調壓器
-T2 –低壓大電流發生器   -TA -電流互感器
-S2 電流控制開關         -S1 電壓換擋開關
-PA1，-PA2 電流表
注：次級輸出6V以上時，根據用戶需要定購
        SLQ大電流發生器是我公司生產的干式大電流發生器，配裝自耦調壓器輸出電壓（即發生器的輸入電壓），取得所需的不同大電流。
1. 大電流發生器電路為380V電源供電電路，電源為220V時，T1接線應按原廠規定接線。
2. 1000A以下無電壓表及S1開關電路。
3. 輸出外接銅導線按6A/mm2選擇，其長度應不大于3米。
